Hava Tahrikli Yüksek Basınç Pompaları ve Üniteler / AZ-1 Serisi Pompalar

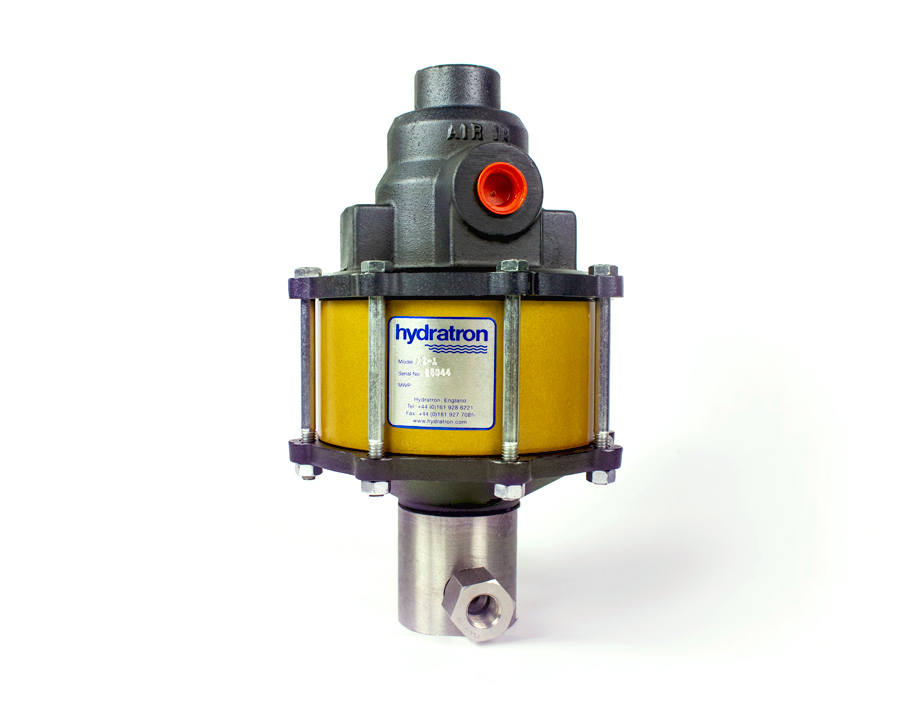

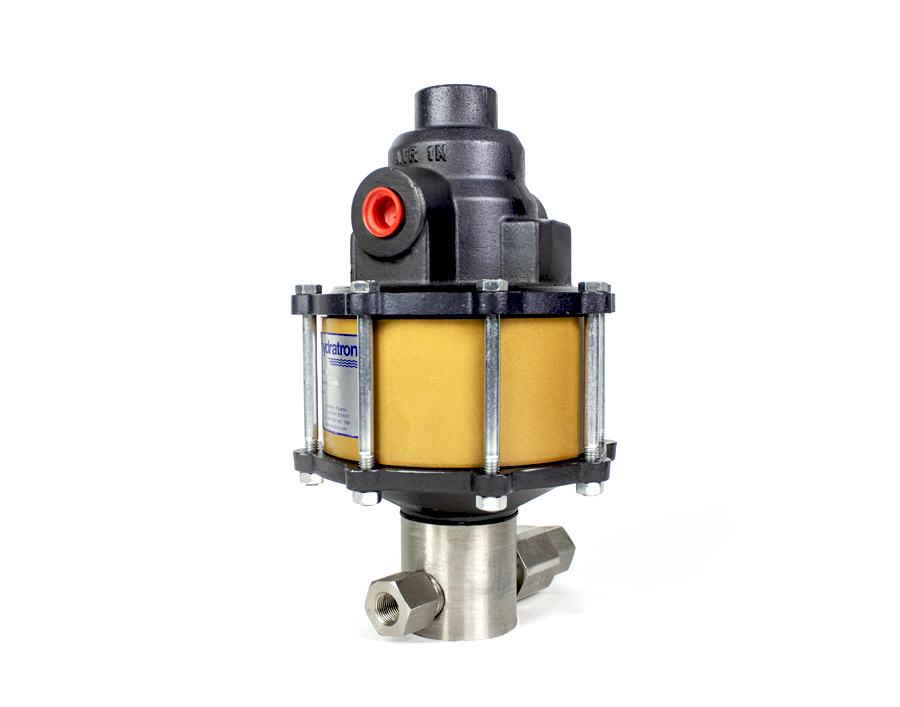

AZ-1 Serisi Pompalar
Basınç testi, kimyasal enjeksiyon ve hidrolik güç için Tek Etkili (Single Acting), hava tahrikli sıvı pompası. Kompakt boyutlara, minimum ağırlığa ve birçok farklı zorlu ortamda çalışabilme yeteneğine sahiptir. Su, yağ, su/glikol karışımları ve diğer birçok kimyasal akışkanı pompalamak için uygundur.
Önemli Özellikler
- Önceden belirlenmiş bir basınçta durma ve güç tüketmeden veya ısı üretmeden sabit basıncı koruma yeteneği
- Alev veya kıvılcım riski taşımaz
- Kademesiz ayarlanabilir hız ve çıkış debisi kontrolü
- Kademesiz ayarlanabilir çıkış basıncı kontrolü
- Kolay entegre edilebilen otomatik kontroller
- Standart modeller yağ veya su uygulamaları için uygundur
- Kimyasal uygulamalar için izolasyon odası (X tipi) seçeneği
- Sürekli dur/kalk (stop/start) uygulamalarında herhangi bir sınır veya olumsuz etki yaratmaz
- Kanıtlanmış güvenilirlik, kolay bakım ve sağlam yapı
- Tüm basınç aralıkları için modeller (465 PSI ile 42.500 PSI arası)
- Kaliteli malzemelerden üretim
Teknik Detaylar
- Su hizmet üniteleri 303 paslanmaz çelik silindirlere, paslanmaz pistona ve çek valflere sahiptir
- Dahili çek valf parçaları, bilye (440C paslanmaz çelik) hariç 300 serisi paslanmaz çeliktir
- Nitril contalar standart olarak sunulur (ihtiyaca göre farklı bileşenler de mevcuttur)
- Tüm hidrolik pistonlar sert krom kaplamadır
- Projeye göre farklı malzeme opsiyonları mevcuttur
01
AZ-1 Serisi Pompa — Performans Verileri
| Model | Maks. Çıkış Basıncı(PSI) | Maks. Çıkış Basıncı(Bar) | Maks. Çıkış Debisi(Cu In/dk) | Maks. Çıkış Debisi(L/dk) | Döngü Başına Hacim(Cu In) | Döngü Başına Hacim(cc) | Veri Sayfası |
|---|---|---|---|---|---|---|---|
| AZ-1-5 | 465 | 32 | 1,848 | 30 | 5.54 | 91 | |
| AZ-1-10 | 1,000 | 69 | 1409 | 23.11 | 2.58 | 42.3 | |
| AZ-1-12 | 1,225 | 84 | 1116 | 18.30 | 2.12 | 34.8 | |
| AZ-1-19 | 1,900 | 131 | 708 | 11.61 | 1.39 | 22.7 | |
| AZ-1-26 | 2,625 | 181 | 537 | 8.81 | 0.98 | 16.1 | |
| AZ-1-30 | 3,075 | 212 | 445 | 7.30 | 0.86 | 14.1 | |
| AZ-1-36 | 3,625 | 250 | 366 | 6.00 | 0.77 | 12.6 | |
| AZ-1-58 | 5,800 | 400 | 217 | 3.56 | 0.46 | 7.6 | |
| AZ-1-70 | 7,000 | 483 | 181 | 2.97 | 0.38 | 6.3 | |
| AZ-1-86 | 8,600 | 593 | 185 | 3.03 | 0.31 | 5.1 | |
| AZ-1-107 | 10,700 | 738 | 120 | 1.97 | 0.25 | 4.0 | |
| AZ-1-140 | 14,000 | 966 | 92 | 1.51 | 0.19 | 3.1 | |
| AZ-1-187 | 18,750 | 1,293 | 70 | 1.15 | 0.14 | 2.3 | |
| AZ-1-275 | 27,500 | 1,897 | 44 | 0.72 | 0.10 | 1.6 | |
| AZ-1-425 | 42,500 | 2,931 | 26 | 0.43 | 0.06 | 1.0 |
