Yüksek Basınç Teknolojileri
FITOK Vana, Bağlantı Elemanları ve Aksesuarlar
FITOK, Hydratron ve Hydraulics International çözümleriyle 10 bar'dan 5.000 bar'a; yüksek basınç vanaları, hava tahrikli pompalar ve gaz booster sistemleri.
FITOK Vana, Bağlantı Elemanları ve Aksesuarlar / Küresel Vanalar

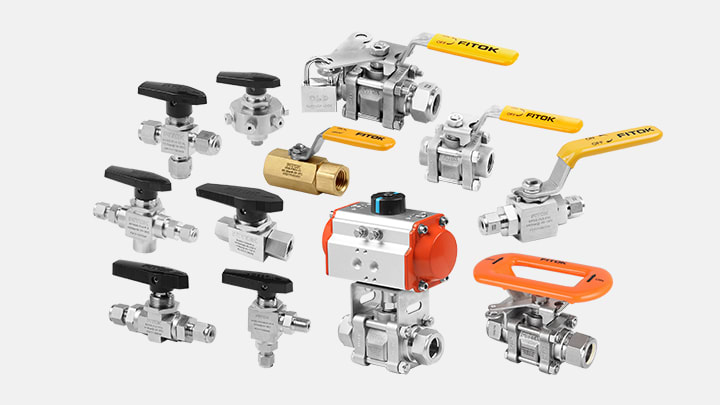

Küresel Vanalar
Kategori Ürünleri ve Özellikleri →FITOK, CNG/NGV uygulamaları, hidrojen uygulamaları ve yangın emniyetli küresel vanalar dahil olmak üzere çeşitli işlevler için tasarlanmış geniş bir küresel vana yelpazesi sunmaktadır. Bu vanalar; akışkan sistemlerinin farklı gereksinimlerini karşılamak amacıyla farklı gövde malzemeleri, bağlantı tipleri, boyutlar, orifisler, akış şemaları ve aktüatör modlarında mevcuttur.
Önemli Özellikler
- FITOK küresel vana yelpazesi; CNG/NGV, hidrojen ve yangın emniyetli vanalar dahil olmak üzere farklı gövde malzemeleri, bağlantı tipleri, boyutlar, orifisler, akış şemaları ve aktüatör modlarında mevcuttur.
01
Kategoriye Göre Göz At
Trunnion Küresel Vanalar, BF ve BFH Serisi
BF ve BFH Serisi Trunnion Küresel Vanalar, 10.000 psig (690 bar) çalışma basıncına sahip kompakt, maksimum akış tasarımıyla öne çıkar. Fırlatmaya karşı güvenli trunnion tipi küre ve mil yapısına sahiptir; düşük çalışma torku ve otomatik koltuk sızdırmazlık telafisi sunar. Yay yüklü koltuklar düşük ve yüksek basınçta sızdırmazlık sağlar. ECE R110 tip onayı alınabilir.
Kataloğu İncele ↗
3 Parçalı Küresel Vanalar, BG Serisi
BG Serisi 3 Parçalı Küresel Vanalar, 1.000 psig (69 bar) çalışma basıncına sahip olup çift yönlü akışa izin veren patlamaya karşı güvenli mil içerir. Tam geçişli tasarımı düşük basınç ve büyük orifis uygulamaları için uygundur. Hat üzerinde bakım imkânı mevcuttur.
Kataloğu İncele ↗
3 Parçalı Küresel Vanalar, BH Serisi
BH Serisi 3 Parçalı Küresel Vanalar, 3.000 psig (207 bar) çalışma basıncına sahip hassas döküm gövde yapısı ve basınç, sıcaklık ve koltuk aşınması dalgalanmalarını telafi eden özel yay yüklü koltuk ile öne çıkar. API 607 ve ISO 15848-1 sertifikalı yangın emniyetli küresel vanalar da mevcuttur.
Kataloğu İncele ↗
Tek Parça Enstrümantasyon Küresel Vanaları, BO Serisi
BO Serisi, 3.000 psig (207 bar) çalışma basıncına sahip tek parça gövde ve küre-mil yapısına sahiptir. Ölü hacim içermez; hat içi ayar için üstten yükleme tasarımı sunar. 2'li, 3'lü, 4'lü, 5'li, 6'lı ve 7'li konfigürasyonlar mevcuttur.
Kataloğu İncele ↗
Çubuk Malzemeden Üretilen Küresel Vanalar, BP Serisi
BP Serisi Bar Stock Küresel Vanalar, 10.000 psig (690 bar) çalışma basıncına ve yüksek akış kapasitesi sağlayan tam geçişli tasarıma sahiptir. Gömülü koltuk tasarımı mükemmel yüksek basınç dayanımı sunar. Manuel, pnömatik veya elektrikli aktüatörlerle temin edilebilir.
Kataloğu İncele ↗
Altıgen Çubuktan Üretilen Küresel Vanalar, BR ve BRC Serisi
BR ve BRC Serisi Altıgen Küresel Vanalar; kompakt ve ekonomik yapı, düşük işletme torku ve patlamaya karşı güvenli mil ile tasarlanmıştır. Serbest yüzen küre tasarımı koltuğun aşınmayı telafi etmesini sağlayarak yüksek basınçta güvenilir sızdırmazlık oluşturur.
Kataloğu İncele ↗
Yüksek Performanslı Küresel Vanalar, BV Serisi
BV Serisi, 6.000 psig (414 bar) çalışma basıncına sahip olup yüksek basınç dayanımı ve düşük çalışma torku için entegre koltuk içerir. Sap akış yönünü gösterir. Hat içi bakım ve değişim desteklenir. Manuel, pnömatik ve elektrikli aktüatörler mevcuttur.
Kataloğu İncele ↗
Yüksek Sıcaklık Metal Yataklı Küresel Vanalar, BK Serisi
BK Serisi, 662 °F (350 °C) sıcaklığa kadar termal servis için tasarlanmış olup yüksek sıcaklık ve yüksek viskoziteli sıvı ortamlar için idealdir. 3 parçalı hassas döküm gövde kullanır. Küre ve koltuklar %100 temas için birbiriyle taşlanmıştır.
Kataloğu İncele ↗
Alternatif Yakıt Servisi (AFS) Küresel Vanaları, BU Serisi
BU Serisi AFS Küresel Vanaları, 6.000 psig (414 bar) çalışma basıncıyla hidrojen ve CNG uygulamaları için tasarlanmıştır. Maksimum akış katsayısı 13,8 olup çift yönlü akışa imkân tanır. ECE R110 tip onayı mevcuttur.
Kataloğu İncele ↗
3 Parçalı Yüksek Saflıkta Küresel Vanalar, BGP ve BHP Serisi
FITOK BGP ve BHP Serisi; temiz kuru hava (CDA) ve toplu gaz dağıtım hatlarında yağdan arındırma, düşük çalışma basıncı, yüksek debi ve çift yönlü akış gereksinimlerini karşılamak üzere tasarlanmıştır. Özel gaz, yarı iletken ve kimya endüstrilerinde yaygın kullanılır.
Kataloğu İncele ↗
Altıgen Çubuktan Üretilen Yüksek Saflıkta Küresel Vanalar, BRP Serisi
BRP Serisi, 2.000 psig (138 bar) çalışma basıncına ve -65 ila 400 °F (-54 ila 204 °C) çalışma sıcaklığına sahiptir. Orifis çapı 0,63" (16 mm)'ye kadar; iç yüzey pürüzlülüğü Ra 25 μin. CDA ve toplu gaz dağıtım hatları için uygundur.
Kataloğu İncele ↗
Dağıtım Blok Vanaları, BDP Serisi
BDP Serisi, -20 ila 450 °F (-28 ila 232 °C) sıcaklık aralığında çalışır. Ana hat borusu yüksek temizlik için orbital kaynak ile birleştirilmiştir. Tam geçişli ana hat yüksek akış kapasitesi sunar.
Kataloğu İncele ↗
Orta ve Yüksek Basınç Küresel Vanaları, 10B, 15B ve 20B Serisi
FITOK Orta ve Yüksek Basınç Küresel Vanaları, maksimum 20.000 psig (1.379 bar) çalışma basıncına kadar destek sunar. PEEK koltuklar kimyasallara, ısıya ve aşınmaya karşı üstün direnç sağlar. 2 yollu ve 3 yollu konfigürasyonlar mevcuttur.
Kataloğu İncele ↗
Denizaltı (Subsea) Küresel Vanaları, 10SB, 15SB ve 20SB Serisi
FITOK Denizaltı Küresel Vanaları, maksimum 20.000 psig (1.379 bar) basınca ve 13.800 ft (4.200 m) su derinliğine kadar çalışır. PEEK koltuklar üstün kimyasal, termal ve aşınma direnci sunar. 2 yollu ve 3 yollu konfigürasyonlar mevcuttur.
Kataloğu İncele ↗
Aktüatörlü Küresel Vanalar
Aktüatörlü Küresel Vanalar; 87-116 psig hava beslemeli pnömatik veya 24V DC elektrikli aktüatör ile hızlı yanıt sunar. Maksimum 10.000 psig (690 bar), -65 ila 450 °F çalışma aralığı. BF, BFH, BH, BO, BP ve BV serilerini kapsar. ISO 5211 uyumlu modüler tasarım.
Kataloğu İncele ↗02
İlgili Kaynaklar
| Kaynak | Kapsam | Veri Sayfası |
|---|---|---|
| Küresel Vanalar Kataloğu | BF, BFH, BG, BH, BO, BP, BR, BRC, BV, BK ve BU Serilerini içerir | |
| Yüksek Saflıklı Küresel Vanalar Kataloğu | BGP, BHP, BDP ve BRP Serilerini içerir | |
| Orta ve Yüksek Basınç Küresel Vanaları Kataloğu | 10B, 15B ve 20B Serilerini içerir | |
| Denizaltı Küresel Vanaları Kataloğu | 10SB, 15SB ve 20SB Serilerini içerir | |
| Aktüatörlü Küresel Vanalar Kataloğu | Pnömatik ve elektrikli aktüatörlü seriler | |
| Manuel 3 Yollu Küresel Vana Seçim Kılavuzu | Akış yönlendirme ve çok yollu konfigürasyon kriterleri |
