FITOK Vana, Bağlantı Elemanları ve Aksesuarlar / Çek Valfler

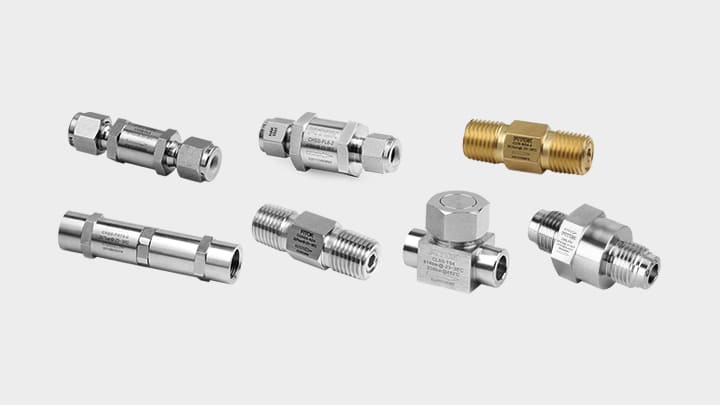

Çek Valfler
Kategori Ürünleri ve Özellikleri →FITOK, genel endüstri, orta ve yüksek basınçlı sistemler, yarı iletken yüksek saflık prosesleri ve alternatif enerji dahil olmak üzere çeşitli uygulamalar için kapsamlı bir çek valf yelpazesi sunmaktadır. Çalışma basıncı 145 psig (10 bar) ile 60.000 psig (4.137 bar) arasında; sıcaklık aralığı -110 ila 1.200 °F (-79 ila 649 °C) arasındadır.
Önemli Özellikler
- FITOK çek valf yelpazesi 145 psig – 60.000 psig basınç aralığında, -79 °C – 649 °C sıcaklık aralığında çalışır. Ferrule, dişli, kaynaklı, yüzey sızdırmazlıklı ve vakum flanşlı bağlantı seçenekleri mevcuttur.
01
Kategoriye Göre Göz At
Poppet Çek Valfler, CV, CH ve CO Serisi
CV, CH ve CO Serisi, 6.000 psig (414 bar) çalışma basıncına ve -10 ila 375 °F sıcaklık aralığına sahiptir. Açılma basıncı 1/3 ila 25 psig aralığındadır; her yönde montaj imkânı sunar. ECE R110 ve EC79 sertifika gerekliliklerini karşılar.
Kataloğu İncele ↗
Ayarlanabilir Açılma Basınçlı Çek Valfler, CA ve COA Serisi
CA ve COA Serisi, tek parça gövdeli kompakt tasarıma sahiptir. 3.000 psig (207 bar) çalışma basıncına ve -10 ila 375 °F sıcaklık aralığına sahiptir. Açılma basıncı ayarlanabilir; her yönde montaj imkânı sunar.
Kataloğu İncele ↗
Tam Paslanmaz Çelik Birleşimli Başlıklı Çek Valfler, CL Serisi
CL Serisi, tam paslanmaz çelik yapı ve metal-metal sızdırmazlık sunar. Yay veya elastomer içermez. 6.000 psig (413 bar) ve 900 °F (482 °C)'ye kadar ters akışı önler.
Kataloğu İncele ↗
Sifon Önleyici Geri Basınç Çek Valfleri, CSV Serisi
CSV Serisi, sifon önleme, geri basınç ve geri dönüş önleme işlevlerini tek kompakt vanada birleştirir. Maksimum 10.000 psig (690 bar) çalışma basıncına sahiptir; açılma basıncı hat üzerinde ayarlanabilir.
Kataloğu İncele ↗
Tam Kaynaklı Çek Valfler, CW Serisi
CW Serisi, iç dişsiz tam kaynaklı gövde tasarımına sahiptir. Maksimum 3.000 psig (206 bar) çalışma basıncı sunar. Yüksek saflık ve ultra yüksek saflık uygulamaları için uygundur.
Kataloğu İncele ↗
Düşük Basınçlı Orta Akışlı Çek Valfler, CHP Serisi
CHP Serisi, 1/3 psig (0,02 bar) düşük açılma basıncı ile yüksek hassasiyet sunar. Maksimum 145 psig (10 bar) çalışma basıncı ve 2,5 akış katsayısı (Cv) sağlar.
Kataloğu İncele ↗
Düşük Basınçlı Yüksek Akışlı Çek Valfler, CB Serisi
CB Serisi, ≤0,12 bar düşük açılma basıncı ve 165,5'e kadar akış katsayısı (Cv) sunar. Maksimum 250 psig (17,2 bar) çalışma basıncına sahiptir. Salmastersiz tasarım parçacık kirliliğini önler.
Kataloğu İncele ↗
Yüksek Akışlı Hassas Çek Valfler, CF Serisi
CF Serisi (egzoz çek valfleri), 316 SS gövde, minimum açılma basıncı ve yüksek akış kapasitesine sahiptir. KF40 vakum flanş portları ile gelir. Genellikle vakum pompalarının egzoz tarafına monte edilir.
Kataloğu İncele ↗
Orta ve Yüksek Basınçlı O-Ring Sızdırmaz Çek Valfler, 10C–60C Serisi
10C, 15C, 20C ve 60C Serisi, esnek O-ring koltuk tasarımıyla sessiz kapanma sunar. Maksimum 60.000 psig (4.137 bar) basınca; 14 ila 26 psig açılma basıncına sahiptir.
Kataloğu İncele ↗
Orta ve Yüksek Basınçlı Metal Koltuklu Çek Valfler, 10CO–60CO Serisi
10CO, 15CO, 20CO ve 60CO Serisi, entegre bilya ve poppet tasarımına sahiptir. Maksimum 60.000 psig (4.137 bar) basınca kadar çalışır. Minimum basınç düşüşüyle eksenel akış için optimize edilmiştir.
Kataloğu İncele ↗
Denizaltı O-Ring Sızdırmaz Çek Valfler, 10SC–20SC Serisi
10SC, 15SC ve 20SC Serisi, maksimum 20.000 psig (1.379 bar) basınca ve 13.800 ft (4.200 m) su derinliğine kadar çalışır. NACE MR0175 gerekliliklerini karşılar.
Kataloğu İncele ↗
Denizaltı Metal Koltuklu Çek Valfler, 10SCO–20SCO Serisi
10SCO, 15SCO ve 20SCO Serisi, maksimum 20.000 psig (1.379 bar) basınca ve 13.800 ft su derinliğine kadar çalışır. Metal-metal koltuk poppet tasarımı sıvı ortamlar için uygundur. NACE MR0175 uyumludur.
Kataloğu İncele ↗
Orta Basınçlı Çek Valfler, 20CG Serisi
20CG Serisi, hidrojen ikmal ve test uygulamaları için tasarlanmış olup maksimum 20.000 psig (1.379 bar) çalışma basıncına sahiptir. Her valf sevkiyat öncesinde 10.150 psig (700 bar) helyum-azot karışımıyla test edilir.
Kataloğu İncele ↗
Yüzey Montajlı Çek Valfler, CI Serisi
CI Serisi, yüksek saflık ve ultra yüksek saflık uygulamalarına yönelik entegre gaz sistemlerinde kullanılır. 316L SS ve 316L SS VAR malzemelerden üretilir. Helyum sızıntı oranı ≤ 1×10⁻⁹ std·cm³/s.
Kataloğu İncele ↗02
İlgili Kaynaklar
| Kaynak | Kapsam | Veri Sayfası |
|---|---|---|
| Çek Valf Kataloğu | CV, CH, CO, CA, COA ve CL Serilerini içerir | |
| Orta ve Yüksek Basınçlı Çek Valf Kataloğu | 10C, 10CO, 15C, 15CO, 20C, 20CO, 60C, 60CO Serilerini içerir | |
| Denizaltı Çek Valf Kataloğu | 10SC, 10SCO, 15SC, 15SCO, 20SC, 20SCO Serilerini içerir | |
| Yüksek Saflık ve Ultra Yüksek Saflık Çek Valf Seçim Kılavuzu | ||
| EC-79 Beyannamesi | CH Serisi Çek Valfler | |
| ECE-R110 Sertifikası | Çek Valfler |
