FITOK Vana, Bağlantı Elemanları ve Aksesuarlar / İğneli Vanalar

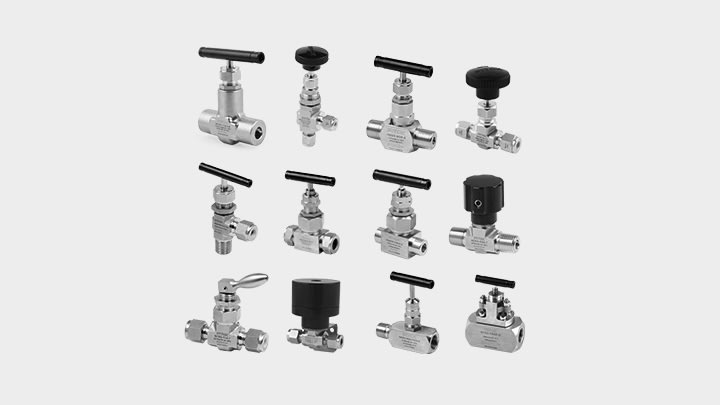

İğneli Vanalar
Kategori Ürünleri ve Özellikleri →FITOK iğneli vanalar, geniş bir uygulama yelpazesi için çeşitli konfigürasyonlarda sunulmaktadır. İki parçalı döndürülmeyen mil tasarımı sayesinde salmastra aşınması en aza indirilir. Genel endüstri ile orta ve yüksek basınç uygulamalarını kapsayan bu vanalar; petrol, kimya işleme ve laboratuvar operasyonları gibi sektörlerde yaygın olarak kullanılmaktadır.
Önemli Özellikler
- FITOK iğneli vanalar; NB, ND, NF, NG, NR, NT, NU, NY serileri ile orta/yüksek basınç ve denizaltı modelleri kapsayan geniş yelpazede mevcuttur. İki parçalı döndürülmeyen mil tasarımı salmastra ömrünü uzatır.
01
Kategoriye Göre Göz At
Vidalı Başlıklı İğneli Vanalar, NB Serisi
NB Serisi, soğuk çekilmiş çubuk malzemeden üretilmiş gövdeye sahip olup 6.000 psig (414 bar) basınca kadar çalışır. İki parçalı mil tasarımı; soğuk haddelenmiş üst mil dişleri ve yüksek mukavemetli alt mil içerir. Döndürülmeyen alt mil, salmastra aşınmasını en aza indirerek uzun ömürlü çalışma sağlar.
Kataloğu İncele ↗
Döndürülmeyen Milli İğneli Vanalar, ND ve NDH Serisi
ND ve NDH Serisi, tek parça dövme gövde ve kompakt tasarıma sahip olup 5.000 psig basınca kadar çalışır. Döndürülmeyen mil servis ömrünü uzatırken yumuşak mil ucu sızdırmazlık performansını artırır. Düz ve açılı akış şemalarında mevcuttur.
Kataloğu İncele ↗
Dövme Gövdeli İğneli Vanalar, NF ve NFH Serisi
NF ve NFH Serisi, tek parça dövme gövde ile maksimum 10.000 psig çalışma basıncına sahiptir. Döndürülmeyen alt mil, salmastra aşınmasını ve koltuk-uç arasındaki sürtünmeyi en aza indirir.
Kataloğu İncele ↗
Entegre Başlıklı İğneli Vanalar, NG ve NGH Serisi
NG ve NGH Serisi, tek parça dövme gövde ile 5.000 psig basınca kadar çalışır. Kompakt tasarım kurulum alanını azaltır. Salmastranın altında konumlanan ıslak ortam mil dişleri yüksek viskoziteli akışkanlar için idealdir.
Kataloğu İncele ↗
Yükselen Tıpalı Vanalar, NR ve NRG Serisi
NR ve NRG Serisi, soğuk çekilmiş kare çubuk gövdeye sahip olup 6.000 psig (414 bar) basınca kadar çalışır. Döndürülmeyen mil koltuk ömrünü uzatır; koltuk ve mil ucu değiştirilebilir.
Kataloğu İncele ↗
Anahtarlı Vanalar, NT Serisi
NT Serisi, tek parça dövme gövde, döndürülmeyen mil ve toggle kumanda içerir. Kompakt tasarım hızlı açma-kapamaya imkân tanır; düşük basınç ve hızlı operasyon uygulamaları için idealdir.
Kataloğu İncele ↗
Birleşimli Başlıklı İğneli Vanalar, NU ve NUH Serisi
NU ve NUH Serisi, tek parça dövme gövde ile 10.000 psig basınca kadar çalışır. Birleşimli başlık tasarımı kazara sökülmeyi engeller. Tam açık konumda güvenli arka sızdırmazlık sağlanır.
Kataloğu İncele ↗⚙️
Dış Vidalı ve Yoke'lu (OS&Y) İğneli Vanalar, NY Serisi
NY Serisi, soğuk çekilmiş kare çubuk gövdeye sahip olup 6.000 psig (414 bar) basınca kadar çalışır. Sertleştirilmiş mil dişleri galling oluşumunu önler ve sistem ortamından tam izole edilmiştir.
Kataloğu İncele ↗
Orta Basınçlı İğneli Vanalar, 10N, 15N, 20N ve 30N Serisi
10N–30N Serisi, yüksek mukavemetli 316 paslanmaz çelik çubuk gövde ve S17400 alt mile sahiptir. 30.000 psig (2.068 bar) basınca kadar çalışır. Metal-metal koltuk yapısı güvenilir kapatma sağlar.
Kataloğu İncele ↗
Yüksek Basınçlı İğneli Vanalar, 60N Serisi
60N Serisi, yüksek mukavemetli 316 paslanmaz çelik çubuk gövde ve S17400 alt mile sahiptir. 60.000 psig (4.137 bar) basınca kadar çalışır. Metal-metal koltuk yapısı güvenilir kapatma sağlar.
Kataloğu İncele ↗
Denizaltı (Subsea) İğneli Vanalar, 15SN ve 20SN Serisi
15SN ve 20SN Serisi, 20.000 psig (1.379 bar) basınca ve 13.800 ft (4.200 m) su derinliğine kadar çalışır. ROV operasyonu için avantaj sağlayan yükselen olmayan üst mil içerir.
Kataloğu İncele ↗02
İlgili Kaynaklar
| Kaynak | Kapsam | Veri Sayfası |
|---|---|---|
| İğneli Vanalar Kataloğu | NB, ND, NDH, NF, NFH, NG, NGH, NR, NRG, NT, NU, NUH ve NY Serilerini içerir | |
| ISO 15848 Sertifikası | NB ve ND Serisi İğneli Vanalar | |
| Yağsız Özel Temizleme ve Paketleme Proses Şartnamesi (FOG) |
